Faits saillants et détails

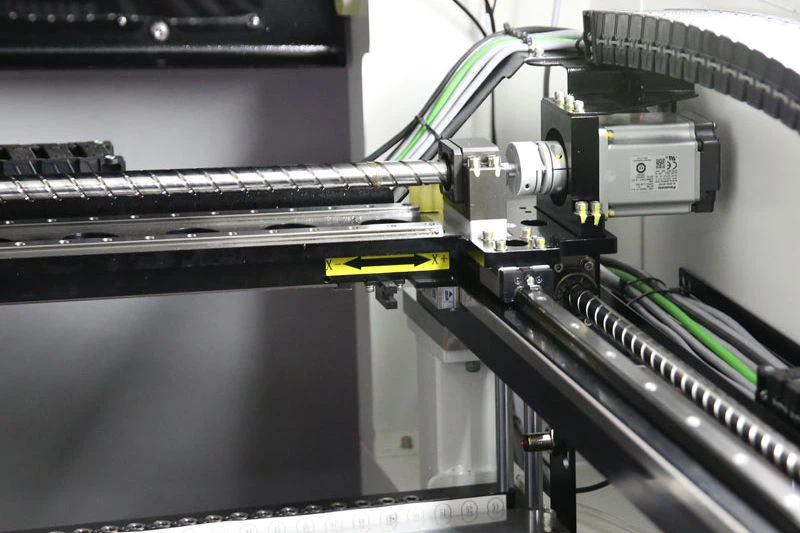

- Système de contrôle avancé :La machine utilise la technologie de balance magnétique, couramment utilisée dans-marques connues, pour obtenir un véritable contrôle en boucle fermée-. Cela garantit une précision de placement stable à long terme. Le retour de mouvement XY est un système de contrôle en boucle fermée-et il est entraîné par un moteur Panasonic A6 400W pour un meilleur couple et une meilleure accélération. La vis utilisée est une vis rectifiée de précision C5, avec une précision de 0,018 mm sur une longueur de 300 mm.
- Fonctionnalités logicielles puissantes :La machine est équipée du logiciel Linux indépendant de NeoDen, qui garantit une mise à niveau flexible et rapide, ainsi qu'une utilisation plus facile et une formation plus rapide. Il dispose également d'une fonction d'optimisation en 1 clic pour les séquences de montage et d'un calibrage rapide de la position de prélèvement.
- Configuration polyvalente :Le NeoDen9 dispose de 6 têtes de placement contrôlées indépendamment. Chaque tête peut monter et descendre séparément, ce qui facilite la saisie des composants. La hauteur de montage effective standard atteint 16 mm, répondant aux exigences d'un traitement SMT flexible. Il prend en charge les alimentateurs électriques et pneumatiques avec un maximum de 53 alimentateurs à bobines de bande. La largeur maximale du PCB qu’il peut gérer est de 300 mm.
Paramètre de la machine NeoDen9 SMD
| Spécifications de base | Nombre de têtes : 6 |
| Dimension de la machine :L 1220 mm*L 800 mm*H 1350 mm | |
| Poids de la machine :500KG | |
| Paramètres de performances | Vitesse de montage maximale :14 000 CPH |
| Précision de la position répétée :±0,01 mm | |
| Système d'alimentation | Nombre de chargeurs de bobines de bande :53 pièces (toutes 8 mm) |
| Type d'alimentation : Yamaha électrique/pneumatique | |
| Nombre de plateaux IC :20 | |
| Gamme de composants | Hauteur maximale des composants :16 millimètres |
| Taille applicable au PCB | Zone de placement :460 millimètres * 300 millimètres |
| Gestion des pistes : automatique | |
| Matériel et alimentation | Moteur d'entraînement XY : Panasonic A6 400W |
| Contrôle de retour de mouvement XY : système de contrôle en boucle fermée | |
| Système de vision : système de caméra de vision volante haute résolution | |
| Puissance d'entrée :220 V/50 Hz (alternative 110 V/60 Hz) | |
| Air comprimé :>0,6 MPa | |
| Logiciels et services | Système d'exploitation : logiciel Linux indépendant NeoDen |
| Support technique : support technique à vie et mises à jour du système |
Vidéo de la machine CMS NeoDen9
Inspection quotidienne
| Articles | |
|
Les articles sont vérifiés avant la mise sous tension |
① Température et humidité : température 20 degrés -26 degrés, humidité 45 ~ 70 %. ② Environnement intérieur : Air pur sans air agrégé. ③ Pas d'encombrement dans la zone de placement et gardez les rails propres. ④ Pas de taches sur les appareils photo et garde l'objectif propre. ⑤ Aucun obstacle autour des buses de tête. ⑥ Vérifier si les buses sont sales, déformées ; Si tel est le cas, veuillez nettoyer ou changer la buse. ⑦ Vérifier si les mangeoires sont correctement installées dans les piles et confirmer qu'il n'y a pas d'encombrement sur la pile. ⑧ Vérification de la connexion du connecteur d'air et du tuyau d'air. ⑨ Contrôle de la pression d'air. |
|
Les éléments sont vérifiés après la mise sous tension |
① Vérifier si le moniteur s'affiche normalement après le démarrage du système. ② Vérifier si le bouton d'urgence peut fonctionner normalement ou non. ③ Vérifier si la tête de placement peut revenir à l'origine. ④ Vérifier s'il y a un bruit anormal lors du mouvement de la tête de placement. ⑤ Vérification de la pression de vide de toutes les buses. ⑥ Vérifier si le PCB se déplace doucement ou non sur les rails ; Capteur fonctionnel ou non. ⑦ Vérifier si la carte a été bien fixée par une barre magnétique et des broches. |
FAQ
T1. Puis-je visiter votre usine ?
A. Bien sûr, nous accueillons chaleureusement votre arrivée. Avant de décoller de votre pays, veuillez nous en informer.
Nous vous montrerons le chemin et organiserons un moment pour venir vous chercher si possible.
Q2. Puis-je demander une modification du mode d'emballage et de transport ?
R. Oui, nous pouvons modifier la forme de l'emballage et du transport selon votre demande, mais vous devez supporter leurs propres frais encourus pendant cette période et les spreads.
Q3. Quel est votre avantage par rapport à vos concurrents ?
R. (1). Fabricant qualifié
(2). Contrôle qualité fiable
(3). Prix compétitif
(4). Travail à haute efficacité (24*7 heures)
(5). Service à guichet unique-
Q4. Vos produits ont-ils été exportés ?
A. Oui, ils ont été exportés vers les États-Unis, le Canada, l'Australie, la Russie, le Chili, le Panama, le Nicaragua, les Émirats arabes unis, l'Arabie saoudite, l'Égypte, le Sri Lanka, le Nigéria, l'Iran, le Vietnam, l'Indonésie, Singapour, la Grèce, les Pays-Bas, la Géorgie, la Roumanie, l'Irlande, l'Inde, la Thaïlande, le Pakistan, les Philippines, Singapour, Hong Kong, Taiwan...
Q5. Puis-je savoir quel est l'aéroport le plus proche de votre entreprise ? au cas où je visiterais votre entreprise.
A. L'aéroport de Hangzhou est le plus proche, bienvenue pour nous rendre visite.
Q6. Quand puis-je obtenir le devis ?
A. Nous citons généralement dans les 8 heures après réception de votre demande.
Si vous êtes très pressé d'obtenir le prix, veuillez nous en informer afin que nous considérions la priorité de votre demande.
